Като основен еластичен компонент на системата за закрепване на релсите, международните железопътни еластични скоби са стандартизирани около четири основни измерения: материали, производителност, тестване и приложение. Цялостната рамка представя структура от „международно приети водещи стандарти, регионални стандарти, предоставящи подробности, и национални стандарти, адаптиращи се към различни ситуации“. Тяхната основна функция е да регулират проектирането, производството, тестването и използването на еластични скоби, като гарантират взаимозаменяемост, безопасност и издръжливост в различни държави и железопътни линии, обхващащи различни железопътни сценарии, включително конвенционални, тежко-теглене и високо-скоростни железопътни линии. Понастоящем международните железопътни стандарти за еластични скоби се разделят главно на три категории: международно приети стандарти, регионално унифицирани стандарти и стандарти, специфични за големите държави. Тези стандарти се допълват взаимно, всеки със собствен фокус, като заедно образуват цялостна международна стандартна система.
1. Стандарти, свързани с Международната организация по стандартизация (ISO).
1. Стандарти, свързани с Международната организация по стандартизация (ISO).
Основният фокус е върху тестването на материалите на еластичните ленти и тестването на системата за закопчаване, което е основата за глобалното производство и тестване на еластични ленти. Основно включват:
- Серия ISO 22074: „Железопътни приложения-релси-методи за изпитване на системи за закрепване“ изяснява процедурите за изпитване и стандартите за преценка за ключови показатели като натиск на скобата, коравина на повдигане, живот на умора и изолационни характеристики. Това е основната обща спецификация за проверка на ефективността на клипа.
- ISO 5948: „Стандарт за изпитване на пружинна стомана“ определя химичния състав, механичните свойства, металографската структура и други изисквания на пружинната стомана, използвана за пружинни пръти, и предоставя унифициран стандарт за избор на материал за пружинни пръти.
Описание на продуктите
2. Съответни стандарти на Международния железопътен съюз (UIC) Специално предназначени за компоненти на железопътни линии, тези стандарти отговарят по-добре на действителните оперативни нужди на железниците и служат като основна основа за международното железопътно сътрудничество. Те включват главно: - UIC 860 серия: „Общи технически условия за релсови скрепителни елементи“, която обхваща принципите на проектиране, допустимите отклонения на размерите, повърхностната обработка и изискванията за монтаж на еластични скоби и изяснява изискванията за съвместимост между еластични скоби и релси и железни подложки и е приложима за различни международни железопътни линии. - UIC 712-3: „Спецификация за Изпитване на умора на крепежни елементи за релси" се фокусира върху метода за изпитване на издръжливостта на еластични скоби, изисквайки еластичните скоби да не показват пукнатини или повреди при специфични циклични натоварвания, за да се гарантира експлоатационна надеждност.
3. Европейски стандарти (EN)
Железопътните мрежи в европейските страни са силно взаимосвързани и имат високи стандарти за еднаквост. Основните стандарти са еквивалентни на приемане или усъвършенстване на международни стандарти и са приложими за европейските страни и страните, които приемат европейски типове железопътни линии. Основно включват:
Серия - EN 13481: „Железопътни приложения-релси-изисквания за експлоатационни характеристики на системите за закопчалки“ е основният стандарт за европейски скоби и е разделен на три части: част 1 (общи изисквания), част 2 (скрепителни елементи за коловози с баласт, изясняване на показателите за ефективност на често използвани модели като скоби от клас C) и част 3 (коловози без баласт) крепежни елементи, подходящи за високо-релсови и тежко-натоварени линии).
- Поддържащи стандарти: немски стандарт DIN (DIN 17221 „Спецификация на пружинната стомана“, DIN EN 13481, еквивалентен на европейския стандарт), британски стандарт BS (BS EN 13481, еквивалентен на европейския стандарт), който допълнително усъвършенства производствения процес и детайлите на изпитването.
4.Северноамерикански стандарт С американските и канадските железници като ядро, той се адаптира към характеристиките на линията на тежки товари и големи натоварвания на ос в Северна Америка. Стандартите се фокусират върху практичността и издръжливостта. Основно включват: - Стандарти на AREMA (Американска асоциация за железопътно инженерство и поддръжка): Глава 3 „Конструкция на релсите“ от „Ръководството за железопътна техника“ изяснява налягането на изкълчване, устойчивостта на умора и изискванията за материал на еластичните пръти. Обикновено се използва пружинна стомана AISI 6150 и тя предвижда, че налягането на изкълчване на еластичните пръти трябва да достигне 10-15kN, а животът на умора не трябва да бъде по-малък от 3×10⁶ пъти. - Стандартите на ASTM: ASTM A232 „Спецификация на пружинната стомана“ и ASTM E466 „Метод за изпитване на умора“ осигуряват техническа поддръжка за пружина тестване на материалите и тестване на производителността и се използват заедно със стандартите на AREMA. ### 3. Основни стандарти-специфични за държава (адаптирани към националните условия, отличителни черти) Всяка държава съчетава свои собствени железопътни характеристики (като високо-скорост на железопътния транспорт, тежкотоварно натоварване на ос, спецификации на типа релса) и формулира свои собствени стандарти на базата на международни и регионални стандарти, за да изясни техническите изисквания и спецификациите на модела на често използвани еластични пръти в страната, за да гарантира, че отговаря на нуждите на собствените си линии.

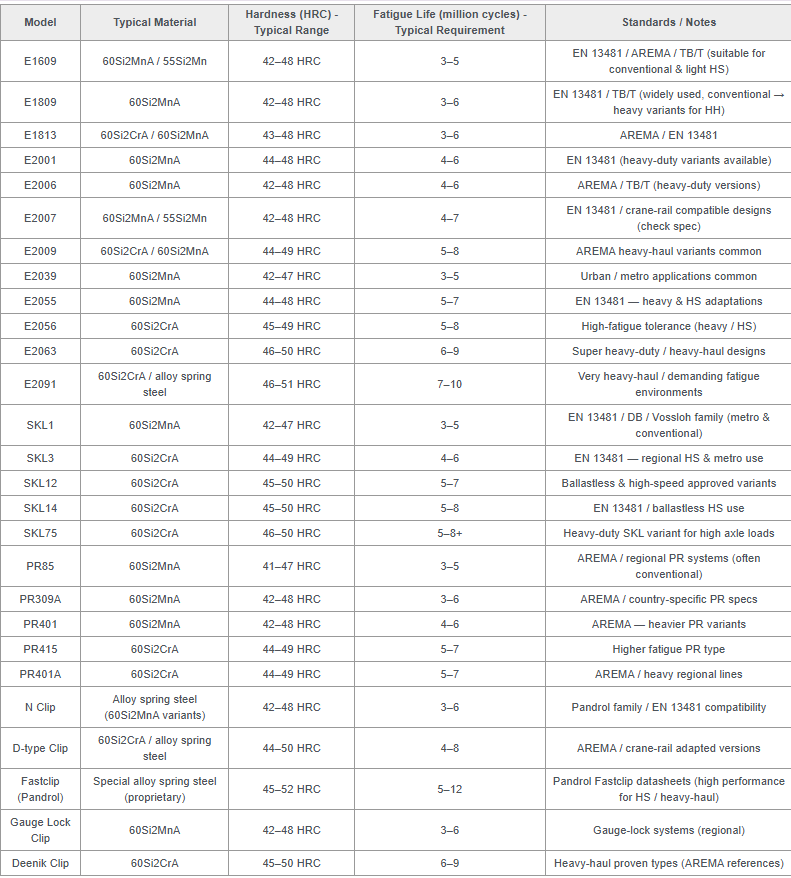

5. Немски стандарт (поддържаща система Vossloh) Въз основа на немската система за закопчаване Vossloh е разработен ексклузивен стандарт за еластична лента, включващ класифициране на налягането на щракване, което е подходящо за железопътни линии в европейски страни и много страни по света: - Основни стандарти: EN 10089 (Спецификация за пружинна стомана), DIN 17221, изясняват техническите изисквания за пружинни щанги от серия SKL (SKL 12/15/18), сред които пружинните пръти SKL 15 имат натиск на катарамата от 15 kN, подходящи за релси UIC60 и са най-широко използваният. 6. британски стандарт (поддържаща система Pandrol) Британската система за закопчаване Pandrol се фокусира върху изискванията за тежък-изисквания за бърз монтаж. Основният стандарт е BS EN 13481. Представените скоби включват серия PR (високо налягане на изкълчване, подходящо за тежко-железопътни линии), система Fast Clip (предварително сглобени скоби, поддържащи механизиран монтаж) и скоби Nabla (дизайн с форма на острие-, подходящ за специфични железни опорни плочи).
7. Други стандарти за държави/региони - Япония: JIS E 1115 „Стандарт за крепежни елементи за коловози“, включващ серия скоби от тип E-, подходящи за японските теснолинейни и високо{4}}скоростни железопътни линии Shinkansen, с акцент върху лека и еластична адаптация. - Русия: GOST 31385 „Технически условия за железопътни крепежни елементи“, който е адаптиран към руските линии с широко междурелсие, изяснява изискванията за материала, размера и анти-корозията на еластичните ленти и е съобразен с руските стандартни релси и железни опорни плочи. - Австралия: AS 1085.14 „Стандарт за закрепване на коловози“, адаптиран към австралийските тежко{10}}железопътни линии, има по-високи изисквания за живота на умора и устойчивостта на корозия на еластичните пръти.
8. Китайски стандарти (серия TB/T)
Адаптиране към диференцираните нужди на китайските конвенционални, високо{0}}скоростни и тежко{1}}железопътни линии, беше формирана цялостна стандартна еластична релсова система, чието ядро включва:
- Серия TB/T 3065: Пружини за железопътни крепежни елементи (най-новата версия TB/T 3065-2020), обхващащи често използвани пружини като Тип I, Тип II и Тип III и уточняващи силата на закрепване, хода на пружината и изискванията за материал за различни пружини (обикновено пружинна стомана 60Si2MnA и 60Si2CrA).
- TB/T 3395.3-2015: Специален стандарт за високо-еластични скоби за високоскоростни железопътни линии, който поставя по-високи изисквания за еластичността, издръжливостта на умора и изолационните характеристики на еластичните скоби за коловози без баласт и е подходящ за високоскоростни железопътни линии със скорости от 350 км/ч и повече.
На практика много железопътни проекти дават приоритет на UIC и EN стандартите, за да осигурят-трансгранична съвместимост. Националните стандарти предоставят допълнителни насоки за специфични работни условия. Като цяло, стандартизацията на еластичните скоби включва избор на материал, структурен дизайн и характеристики на умора, осигурявайки солидна основа за безопасни и надеждни железопътни операции по целия свят.
